陶粒回转窑
产品介绍
产品型号：多种 年产量：1.8-11.5万m³/a
适用物料：黏土、页岩、生活污泥、市政污泥、河道污泥、河道底泥、湖底污泥、工业污泥等
应用范围：主要用于陶粒的煅烧制作。
7*24小时免费咨询热线
156 1765 6612技术优势
陶粒作为一种新型环保材料，在建材等领域得到了广泛的应用，即可制成陶粒隔墙板、陶粒砌块砖等新型墙体材料，又有保温隔热、楼板、轻质混凝土、水处理净化等用途。而回转窑作为陶粒生产的关键性设备，其性能高低直接影响到成品陶粒的品质和生产成本。
1、回转窑传动采用变频调速，效率高，电耗低；
2、单位产品燃料能耗低，负压操作，粉尘污染小；
3、工艺流程简单，同时完成烘干、造粒、煅烧；
4、布置紧凑、系统设备重量轻、投资低。
5、节能环保，使固(危)废处理实现无害化、减量化、稳定化、资源化的四化目标。
工作原理

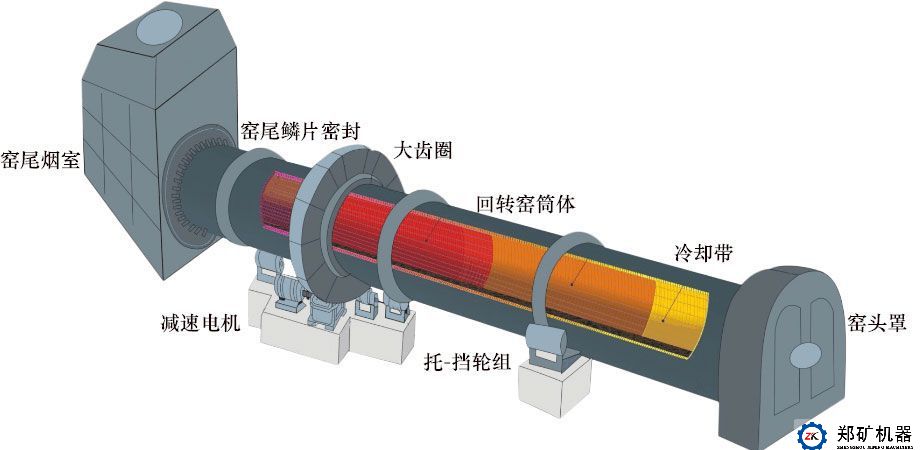

半成品颗粒通过预热窑窑尾（高端）溜槽喂入窑内，由于筒体的倾斜和缓慢的回转，半成品颗粒一面沿圆周滚动，一面沿轴向由预热窑窑尾（高端）向焙烧窑窑头（低端）运动；燃料从焙烧窑窑头（低端）通过燃烧器喷入窑内进行燃烧，热量以辐射、对流、传导等多种方式传给半成品颗粒，半成品颗粒在移动的过程中，经过烘干、预热后，进入焙烧窑进行焙烧，并完成多种物理变化和化学反应，形成陶粒，最终从焙烧窑窑头端卸出进入冷却机。高温烟气则由预热窑窑尾端进入窑尾除尘系统。
技术参数
序号 | 规格（m） | 生产能力 | 斜度（%） | 筒体转速（r/min） | 减速机 | 电动机 | |||
时产量（m3/h） | 年产量(万m3/a) | 型号 | 功率（kW） | ||||||
1 | 预热窑 | φ1.25×18 | 2.95~3.94 | 1.8~2.4 | 4 | 1.0~5.0 | ZQ500 | YCT225-4A | 11 |
焙烧窑 | φ1.6×14 | 1.0~5.0 | ZQ650 | YCT225-4B | 15 | ||||
2 | 预热窑 | φ1.55×20 | 4.36~5.81 | 2.67~3.5 | 4 | 1.0~5.0 | ZQ650 | YCT250-4A | 18.5 |
焙烧窑 | φ1.9×16 | 1.0~5.0 | ZQ750 | YCT250-4B | 22 | ||||
3 | 预热窑 | φ1.8×22 | 5.9~7.87 | 3.61~4.8 | 4 | 1.0~5.0 | ZQ750 | YCT250-4B | 22 |
焙烧窑 | φ2.2×18 | 1.0~5.0 | ZQ750 | YCT250-4B | 22 | ||||
4 | 预热窑 | φ2.0×24 | 7.42~9.88 | 4.54~6 | 4 | 1.0~5.0 | ZSY224 | YCT280-4B | 30 |
焙烧窑 | φ2.5×20 | 1.0~5.0 | ZSY224 | YCT315-4A | 37 | ||||
5 | 预热窑 | φ3.0×20- φ2.5×12 | 9.5~17.51 | 8.04~10.7 | 4 | 1.0~5.0 | ZS1450 | YCT355-4B | 75 |
焙烧窑 | φ3.0×22 | 1.0~5.0 | ZS1250 | YCT355-4A | 55 | ||||
6 | 预热窑 | φ3.2×20- φ2.8×14 | 13.9~16.2 | 10.0~11.5 | 4 | 1.0~5.0 | ZS1450 | YCT355-4A | 55 |
焙烧窑 | φ3.0×22 | 1.0~5.0 | ZS1250 | YCT355-4A | 55 | ||||
单筒回转窑 | |||||||||
序号 | 规格（m） | 生产能力 | 斜度（%） | 筒体转速（r/min） | 减速机 | 电动机 | |||
时产量（m3/h） | 年产量(万m3/a) | 型号 | 功率（kW） | ||||||
1 | φ1.5×26 | 3.2~3.85 | 1.96~2.35 | 4 | 1.2~3.6 | ZQ850 | YCT250-4A | 22 | |
2 | φ1.8×28 | 4.56~5.46 | 2.78~3.34 | 4 | 1.2~3.6 | ZL75 | YCT280-4A | 30 | |
3 | φ2.2×30 | 6.34~7.6 | 3.88~4.65 | 4 | 1~3 | ZS125 | YCT315-4A | 45 | |
4 | φ2.4×33 | 8.32~9.99 | 5.09~6.11 | 4 | 1~3 | ZS125 | YCT315-4B | 75 | |
5 | φ2.6×28-φ3.0×20 | 14.68~17.62 | 8.98~10.78 | 4 | 1.2~3.6 | ZS165 | YCT355-4C | 90 | |
