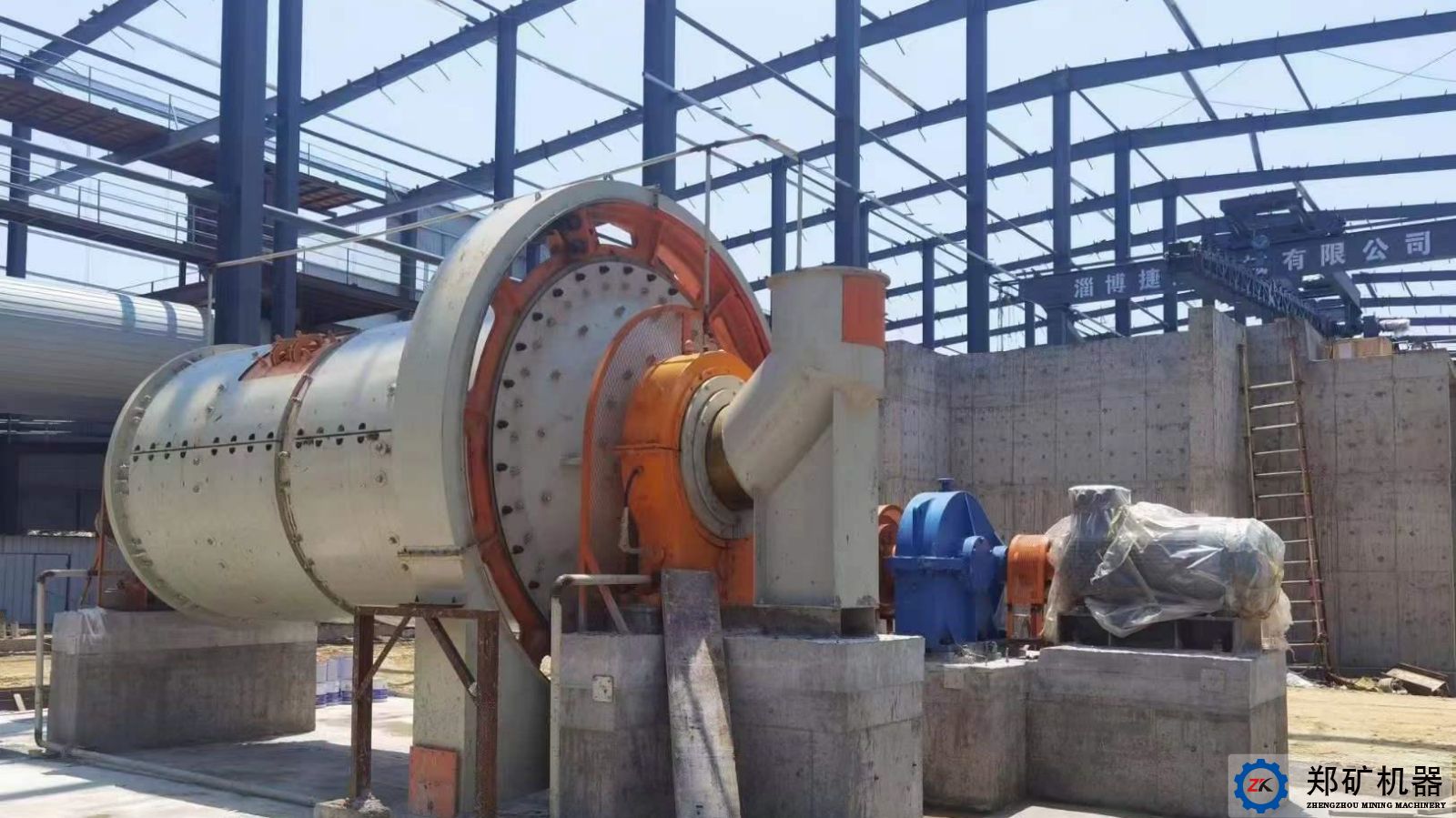

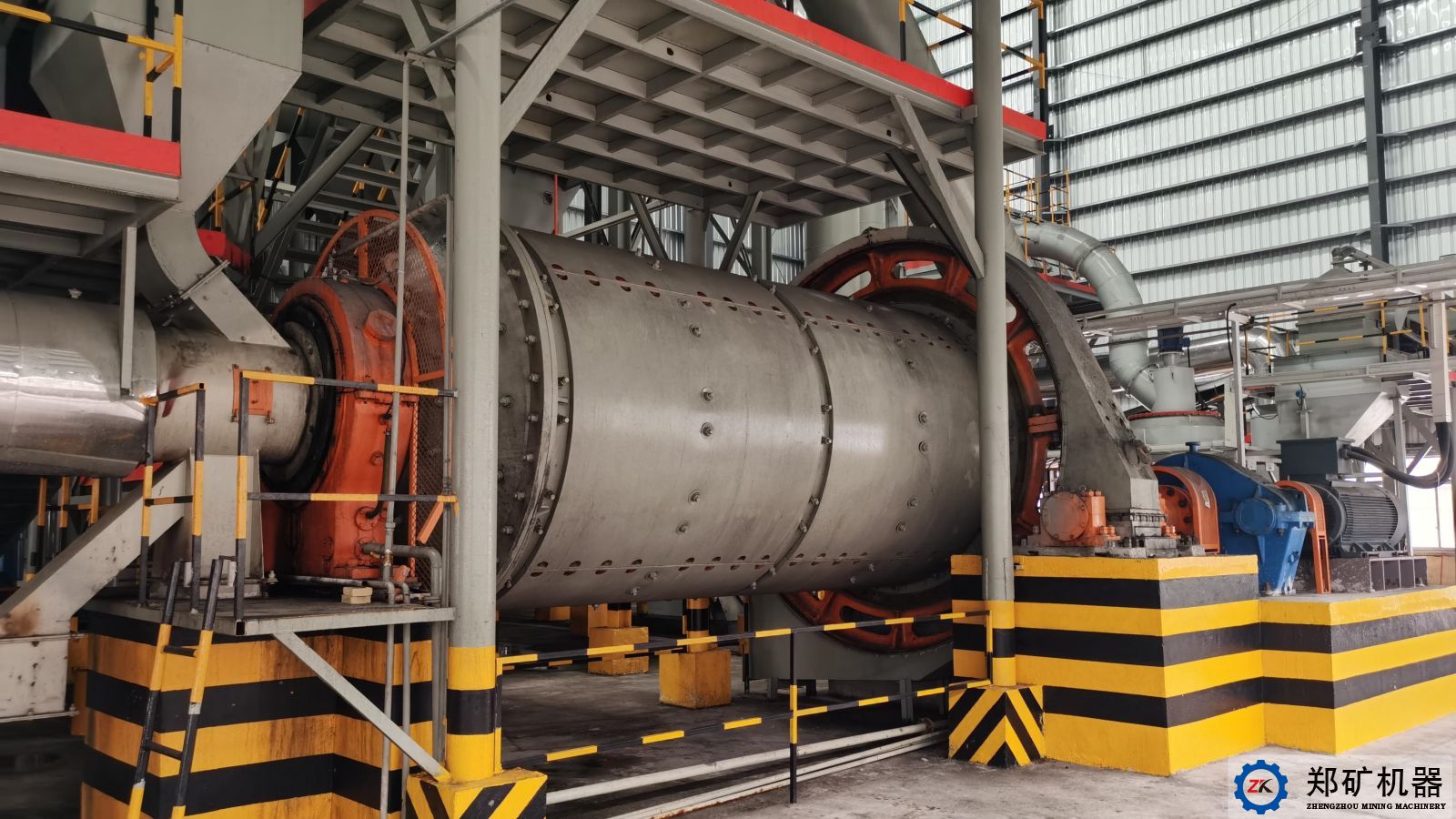

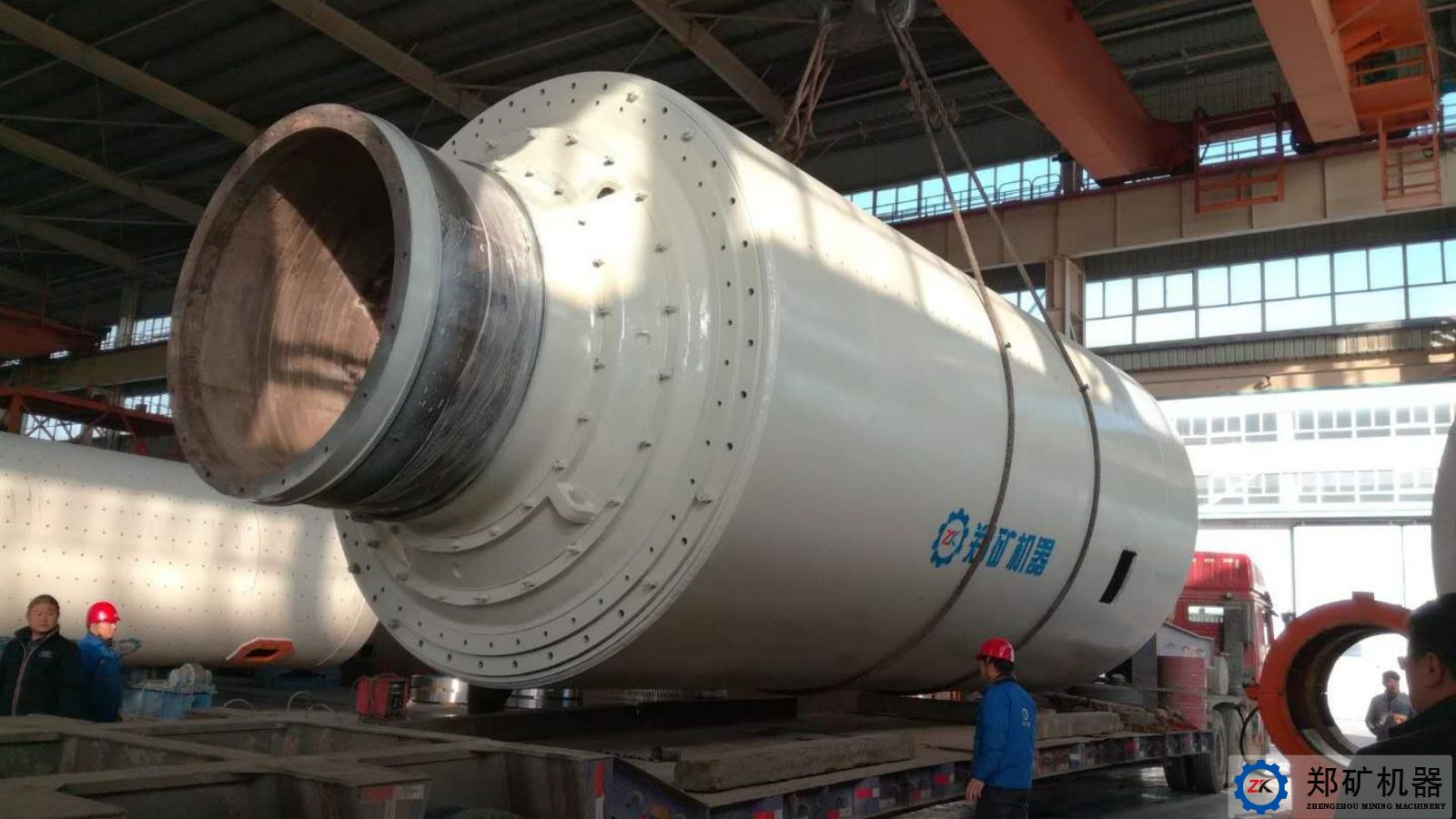

风扫煤磨机
产品介绍
产品型号：φ1200x2400-φ2900x4700 产能：1.4-16t/h
适用物料：煤粉
应用范围：电力、冶金、矿山、水泥等行业煤粉的粉磨制备。
7*24小时免费咨询热线
156 1765 6612技术优势
风扫煤磨机是既能磨细又能够烘干的理想煤粉加工设备，具有高效、节能、环保的特点，粉磨煤粉细度85%以上通过200目网筛、且水分低于2%，是工业炉窑、回转窑等所用煤粉进行粉磨的理想设备。
1、粉磨效率高，能耗相对低；
2、单位产品金属消耗量量较少；
3、连续作业、生产能力大；
4、性能可靠，维修费用低；
5、粉磨细度细，粒度均匀。
6、振动小，噪音低，设备密封性良好，无粉尘外溢，环境清洁，满足环保要求。
7、结构简单、烘干能力大。
工作原理
喂料设备将原煤送入进料装置的溜子内，在物料下溜的同时，温度为300℃左右的热风也通过进风管进入磨机对原煤进行烘干；原煤经过进料螺旋筒进入筒体仓内，在仓内装有一定数量的研磨体，由于筒体回转，衬板将研磨体带到一定高度，再利用其降落时的冲击能和摩擦能将原煤进行破碎和研磨，在原煤被破碎和研磨的同时，由专设的引风机经过磨机的出料装置将已研磨好的细粉连同已经用过的热风一同吸出磨机，细粉与热风的混合物经过专设的选粉机，选粉机将不合格的粗粉选出，再送回磨机重新研磨。
技术参数
规格(mm) | 研磨体装载量（t） | 筒体转速（r/min） | 生产能力(t/h) | 电动机 | 外形尺寸（长×宽×高） | 重量(t) | ||
型号 | 功率（kw） | 电压（V） | ||||||
Ø1200×2400 | 4.8 | 32 | 1.4-2 | YE3-280M-8 | 45 | 380 | 6520×2850×2540 | 11.2 |
Ø1500×3000 | 6.5 | 28.8 | 2-3 | YE3-315L1-8 | 90 | 380 | 7604×2630×2698 | 19.7 |
Ø1700×2500 | 7.5 | 24.5 | 3-5 | YE3-315M-6 | 90 | 380 | 6768×3630×3368 | 23 |
Ø2200×3000 | 13 | 22 | 5-6 | YE3-355L1-8 | 185 | 380 | 8430×4463×3840 | 33.5 |
Ø2200×4400 | 20 | 22 | 8-9 | YE3-3552-8 | 250 | 380 | 9772×4456×3840 | 41 |
Ø2200×5800 | 27 | 22 | 8-10 | YE3-3553-8 | 280 | 380 | 11060×4480×3950 | 46.8 |
Ø2400×4750 | 22 | 20.4 | 10-12 | YE3-3553-8 | 280 | 380 | 10230×5158×4533 | 49.2 |
Ø2400×(4000+2000) | 19 | 20.4 | 10-11 | YE3-3552-8 | 250 | 380 | 11380×5158×4533 | 56 |
Ø2400×(4500+2000) | 21 | 20.4 | 10-12 | YE3-3553-8 | 280 | 380 | 11880×5158×4533 | 59.6 |
Ø2500×3900 | 22 | 20.8 | 14 | YR355L-8 | 280 | 380 | 9560×5030×4431 | 46 |
Ø2600×(5250+2250) | 32 | 19.7 | 9-10 | YR5004-8 | 400 | 10000 | 16500×6280×4660 | 74.3 |
Ø2800×(5000+3000) | 38 | 19.2 | 13-13.5 | YR5006-8 | 500 | 10000 | 17320×6360×4750 | 86.2 |
Ø2900×4700 | 39 | 18.6 | 16 | YR5601-8 | 560 | 10000 | 11350×6420×4830 | 81 |
