波状挡边带式输送机也可称为大倾角带式输送机，该设备具有结构简单、运行可靠、维修方便，且能够实现大倾角输送、结构紧凑、占地少等特点。该设备凭借着这些独特优势广泛应用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等多个行业。
一、设备结构及组成

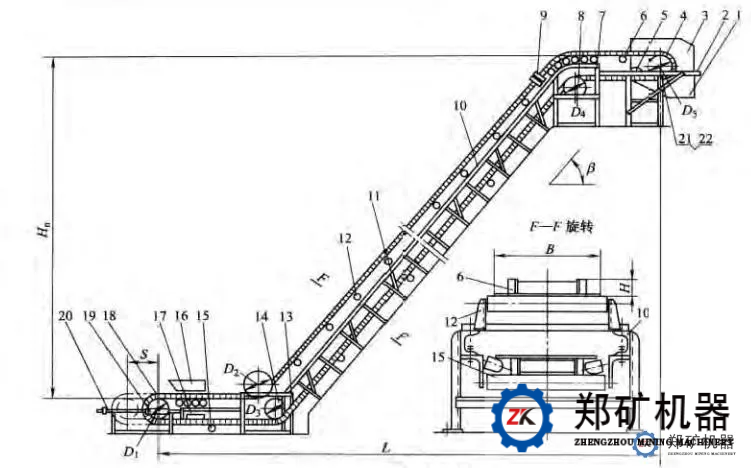

图1 设备结构及组成

1、卸料漏斗 2、头架 3、头部护罩 4、传动滚筒 5、头部清扫器 6、挡边带 7、头部压带轮装置 8、压带轮 9、挡带辊 10、中间架 11、支腿 12、平行上托辊 13、尾部压带轮装置 14、改向滚筒 15、复式下托辊 16、导料槽 17、空段清扫器 18、尾部滚筒 19、拉紧装置 20、尾架 21、驱动装置 22、逆止器。

二、托辊结构及作用
根据工作状况和物料输送特性，在输送带的不同位置分别设有上平缓冲托辊、平行上托辊、复式下托辊、摩擦上平调心托辊、摩擦下调心托辊等不同托辊组，能够保证输送带在各个位置均能稳定、可靠运行，不发生跑偏现象；并且在头架处设置有防跑偏报警装置、双向拉绳开关等，起到双重防护作用。

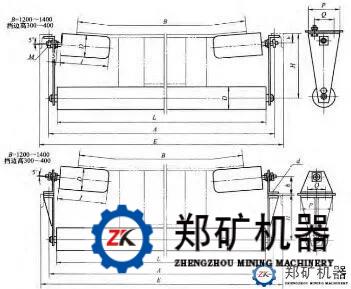

图2 上平缓冲托辊

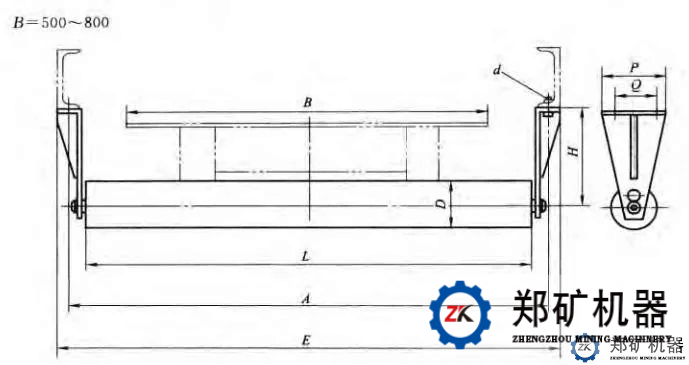

图3 平行上托辊

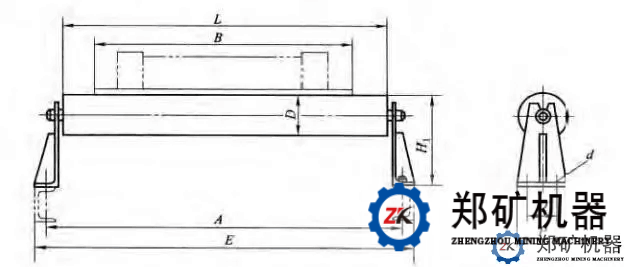

图4 复式下托辊

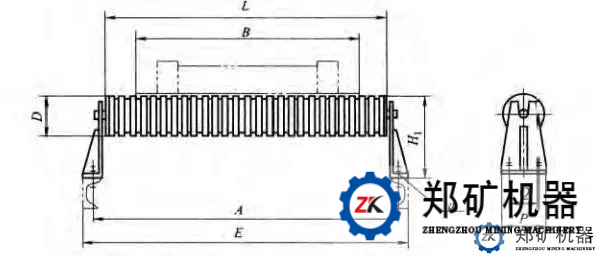

图5 平行下托辊
三、输送带类型及应用场合

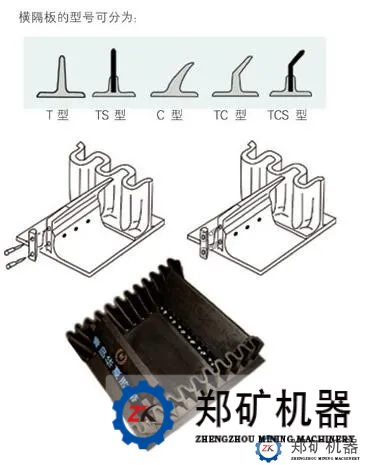

输送带为挡边带，挡边带由基带、挡边和隔板组成，基带的外观与普通输送带相同，但具有更大的横向刚度。挡边做成波状是为了使输送带能绕过各滚筒凸、凹弧区段，以满足输送线路的要求。波纹的形状可以是正弦波、方波、W形波等。在两挡边之间的基带上，有按一定间距布置的隔板。隔板按其不同的断面可分为T型、TS型、C型、TC型、TCS型。
1）T型、TS型适用于倾角β≤40°的场合；
2）C型适用于倾角β＞40°，且物料流动性较好的场合；
3）TC型、TCS型适用于β ＞ 40°，物料粘性和粒度较大的场合。

四、清扫装置
清扫器用于清扫输送带上的黏附物料，主要有头部清扫器和尾部清扫器两种。
1）振动清扫器安装在头架上，靠近卸料滚筒处；
2）空段清扫器安装在尾部滚筒前的上下分支上，清扫输送带非工作面。

图7 振动清扫器

波状挡边输送机具有通用带式输送机的高可靠度，同时没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。同时，输送带具有波纹挡边，装载端面大，在相同倾角时，比通用带式输送机的输送能力有显著提高；运行时物料摩擦小，能耗低，总装机功率相比同输送量的其它输送设备显著降低；采用了波状挡边输送带和改向轮及改向辊等过渡装置，能够在同一垂直面内多次弯曲输送，可以实现更为复杂的布置型式。
以上就是波状挡边输送机结构组成及主要部件介绍，想要了解更多设备信息欢迎咨询郑矿机器客服人员。郑矿机器是一家专业矿山机械设备生产厂家，有丰富的技术积累和项目经验，诚邀各位到我厂实地参观考察！
