返回顶部
怎么煅烧膨胀陶粒？
发布时间：2021-05-17 阅读量：字号：大中小
要了解陶粒膨胀的原理，需要先了解陶粒烧制的工艺。
以污泥粘土陶粒作为例子，来了解一下陶粒烧制的大体工艺。经过了原料混合、陈化、制粒、煅烧、冷却、筛分几道工序才生产出来合格的成品陶粒。
陶粒的膨胀是在煅烧工段，但是陶粒膨胀的效果则是从原材料的选用就奠定的基础。
陶粒的原材料主要成分是形成玻璃相的几种无机氧化物，氧化铝、氧化硅、氧化铁、氧化钾、氧化钠、氧化镁等。在这几种物料的综合作用下，陶粒才能顺利地膨胀起来，其中氧化铁是主要的发泡材料。

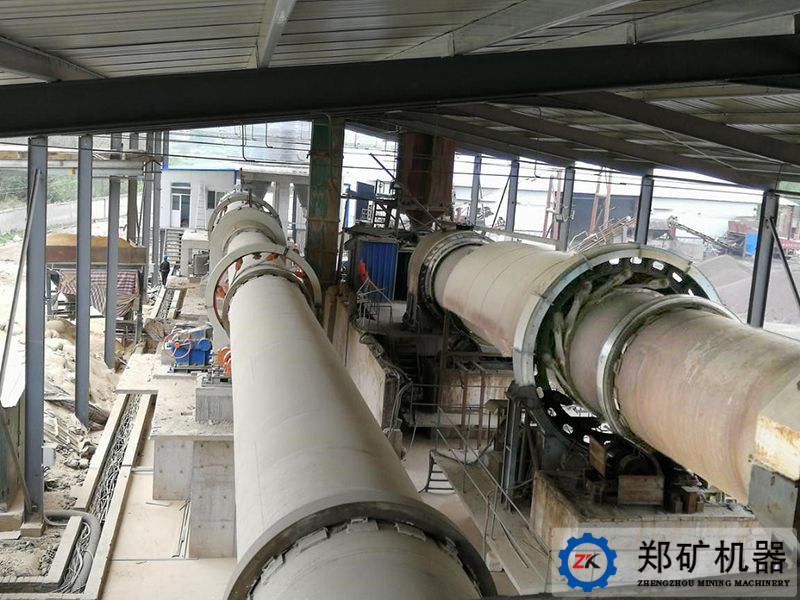

陶粒生料球制好之后，进入回转窑进行煅烧。前半段的烘干窑转速较慢，长度较长，这是为了让陶粒均匀、缓慢升温，缓慢地将陶粒中的水分蒸发掉，避免水分蒸发过快，水蒸气将陶粒生料球撑裂。进入煅烧窑时候的温度为800℃左右，这时候陶粒料球中的水分已经基本全部蒸发完毕，氧化铁开始或分解或还原，产生二氧化碳气体。
这时候就需要快速升温到陶粒的熔融温度，陶粒料球表面呈熔融状态，形成玻璃相，这时候陶粒的表面就像是沾了一层融化的糖一样，没有气孔，氧化铁产生的气体无法从陶粒内部出去，就把陶粒撑胀起来。
10~20分钟之后，陶粒通过高温区，进行窑头出料段，温度降低，冷却下来，形成表面有一层致密的釉质层，内部多孔的膨胀陶粒。
其中，氧化铁作为主要的发泡材料，影响陶粒膨胀效果的主要成分，在原材料中的占比在5%左右。当然，发泡材料不止氧化铁这一种材料，当原材料检验的时候发现发泡成分较少，除了添加铁粉之外，还可以添加一部分的碳粉或者碳化硅，主要目的就是在陶粒达到熔融温度以后，内部的发泡材料还能够继续反应，生成一部分的气体，将陶粒整个膨胀起来。
Copyright © 企业集团有限责任公司 版权所有 京ICP备100011043号
