菲律宾水泥窑尾烟气用旋风除尘器项目
发布时间：2022-12-07 阅读量：字号：大中小
一、项目概况
菲律宾水泥公司需要为其水泥窑配一台旋风除尘器，该除尘器用于窑尾烟气处理。经过处理的烟气将用于磨机中物料的烘干。
二、项目描述
客户将技术要求发至我方，我们技术人员迅速根据客户现有的生产情况给出了解决方案。解决方案中包括了详细的设备参数，外形图以及布置图；详细的方案以及快速的回复给客户很专业的印像。
中间经过六个月时间同客户方技术人员的研究、讨论、计算、三维布置设计，期间也帮助客户解决不少问题。最终确定了旋风除尘器的风量，通风温度，压降,保温，内衬等技术参数。同时我司提交的设备参数得到了最终用户方的认可。
三、设备参数
风量为40000立方每小时，温度300度，最终选用了直径2.5m的旋风除尘器。考虑到了处理的粉尘具有较强的磨蚀性，我们在设计方面做下四点的改进：
1、增大设备的壁厚为10mm；
2、设备的钢板材料采用更耐磨的Q355B；
3、内衬高铝衬板；
4、高铝衬板厚度为8mm。
该设计将增强了耐磨性且大大延长了设备使用寿命。
考虑到后续对烟气的热利用，尽量避免热损失，我们在设备外部铺设保温层，从而使设备具有较好的保温性，主要措施如下：
1、保温层材质为硅酸铝耐火纤维板；
2、保温层厚度100mm；
3、每片（段）保温层用镀锌钢丝捆扎，间隔300-350mm，周边位置应布置相对密集；
4、镀锌铁皮保护层的插接或搭接长度不小于30mm，其环向接缝处用抽芯铆钉固定，纵向接缝采用搭接，纵向方向用燕尾丝固定在角钢支架上。

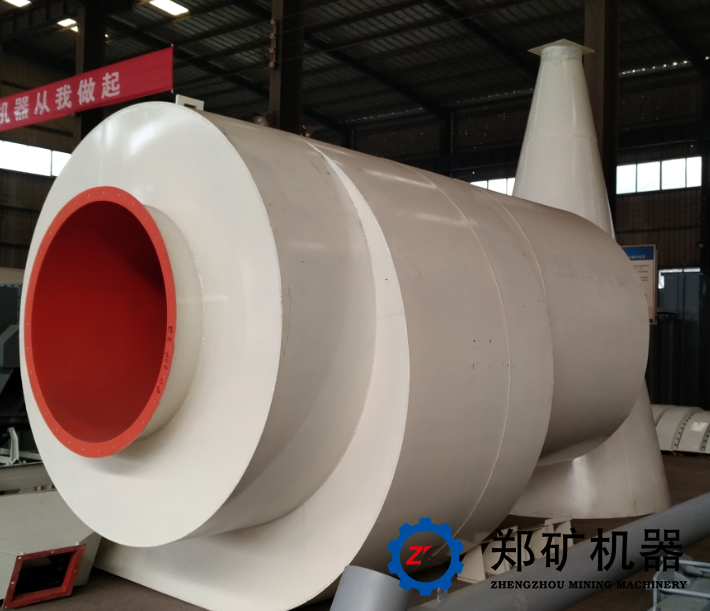

四、设备图片
