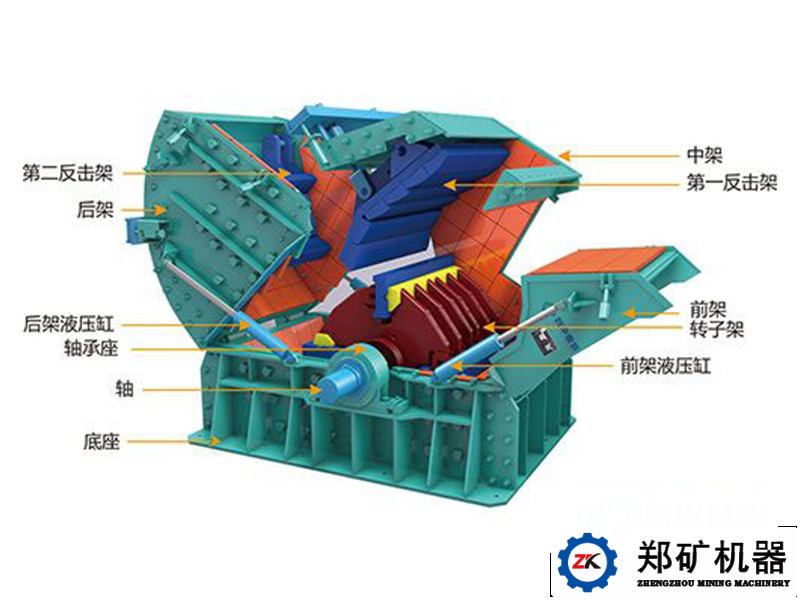

反击式破碎机的主要由转子、打击板锤、*道反击板、第二道反击板、悬挂反击板的拉杆和机体等组成。板锤和转子为钢性连接。

（1）转子

反击式破碎机的转子结构形式有整体式、组合式和焊接式三种。

反击式破碎机的转子必须具有足够的质量以适应破碎大块物料的需要。破碎机的转子大都采用整体式的铸钢结构、这种转子转动惯量大，坚固耐用，便于安放板锤，能满足破碎工作的要求。对小型反击式破碎机也可采用钢板焊接结构，这种转子制造方便，容易得到平衡，但强度和耐用性较差。

（2）板锤

反击式破碎机的板锤都是固定在转子上，它是破碎机的重要零件，要求安装牢固，便于更换，并用抗冲击性能良好的材料制造，国内多用高锰钢、中碳合金钢、轴承钢锻造。有些厂家在碳钢板锤上用焊条堆焊一层，或者利用高锰钢焊条在高猛钢制的板锤上堆焊一层金属材料制成。

板锤的几何形状对破碎机的生产能力和使用期限都有影响，常用的有长条形板锤。板锤的安装方式多种，长条形板锤这种结构目前使用较多。但用螺栓固定，由于螺栓暴露在外面易被打坏，使用寿命短。有的板锤插入固定在转子上。板锤磨损后可以调头使用，节约钢材。但这种结构对制造尺寸要求严格，否则给拆装带来困难。由护板和打击板组成的板锤。其结构用楔块固定，打击板表面没有螺栓露出，磨损后只需更换护板即可。这种结构复杂，只适用于大型反击式破碎机。用楔块和顶丝固定的板锤。当上紧顶丝时，可将板锤向外推移，与楔块斜面楔合紧密。当转子回转工作时，在离心力作用下，板锤和楔块便会越转越楔合越紧。这种结构构造简单，修换方便，工作可靠。

（3）反击板

反击板的作是承受被板锤击出物料在其中冲击破碎，并将破碎后的物料重新弹回破碎区，再次进行破碎。反击板的形状和结构对破碎效率影响很大。

反击板的形式很多，主要有折线形和弧线形两种。折线形反击板结构简单，但不能保证物料得到*有效的冲击；圆弧形反击板能使料块由反击板反弹出来之后，在圆心形成激烈的互相撞击而破碎，其破碎效果高。

反击板目前多采用高锰钢等耐冲击磨损的材料制造。

以上就是反击式破碎机的主要部件的介绍，想要了解更多设备信息欢迎咨询郑矿机器客服人员。郑矿机器是一家专业矿山机械设备生产厂家，有丰富的技术积累和项目经验，诚邀各位到我厂实地参观考察！
