1. 产品介绍

TD带式提升机采用橡胶带作牵引件，适用于输送松散密度ρ＜1.5t/m³的粉状、粒状、小块状的无磨逐性、半磨琢性物料。被输送的物料温度不超过60℃，如采用耐热胶带，温度应不超过180℃。

2. 应用范围

用于冶金、陶粒、轻工、粮食、化工、船舶等行业。

3. 适用物料

适用于输送松散密度ρ＜1.5t/m³的粉状、粒状、小块状的无磨逐性、半磨琢性物料，如粉灰、水泥、沙、陶粒、粮食等。

4. 产品优势

斗式提升机具有输送量大，提升高度高，运行平稳可靠，使用寿命长等优点。采用混合式或重力式卸料，挖取式装料。斗式提升机的优点是：横断面上的外形尺寸较小，可使输送系统布置紧凑；提升高度大；有良好的密封性等。

5. 结构组成

斗式提升机主要由传动装置、上部装置、料斗与提升胶带、中部标准节、中部带检视门标准节、下部装置等部件组成。

提升机结构特点：

1) 斗式提升机具有输送量大，提升高度高，运行平稳可靠，使用寿命长等优点。采用混合式或重力式卸料，挖取式装料。斗式提升机的优点是：横断面上的外形尺寸较小，可使输送系统布置紧凑；提升高度大；有良好的密封性等。缺点是：对过载的敏感性大；料斗和牵引构件易损坏。

2) TD型提升机为便于使用要求具有下列不同制法和装法：

按上部区段卸料口的型式分为两种制法：

X1制法----带有倾斜法兰盘的卸料口

X2制法----带有水平法兰盘的卸料口；

按下部区段进料口的型式分为两种制法：

J1制法----进料口的底与水平面成45°角；

J2制法----进料口的底与水平面成60°角；

按传动装置提升机分为左装、右装两种制法：

面对进料口，传动装置在左边为左装；

面对进料口, 传动装置在右边为右装。

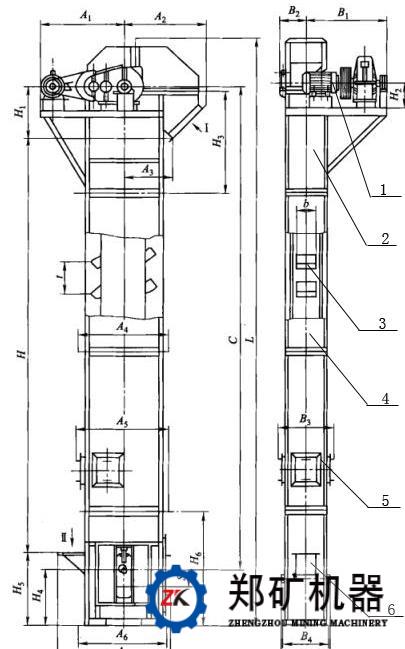

3）TD型斗式提升机外形结构示意图：

传动装置

上部装置

料斗与提升胶带

中部标准节

中部带检视门标准节

下部装置

4)TD型斗式提升机的装载形式主要为掏取式：

 掏取式（图4.1）  由料斗在物料中掏取装载。掏取式主要用于输送粉末状、颗粒状、小块状的无磨琢性或半磨琢性的散状物料。掏取式的料斗通常为稀疏布置，并允许料斗的运行速度较高，为0.8-2m/s

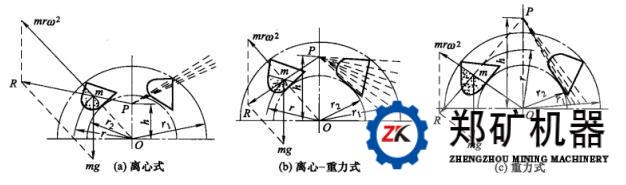

5)TD型斗式提升机的卸载形式主要有三种，即离心式、离心重力式及重力式。（如下图所示）

6）TD斗式提升机选型所需参数

 原始参数：

①物料名称；

②物料物性：包括粒度（mm）,松散密度ρ（t/m³），温度、湿度粘度、磨琢性等；

③实际输送量Q(m³/h)；

④需要提升高度H(m)

6. 工作原理

物料从斗式提升机的下部装置的进料口进入料斗，通过传动装置带动链轮转动，链轮带动链条运动的同时固定在链条上料斗一起向上运动，通过离心力及重力作用将物料从上部装置的出料口卸出。

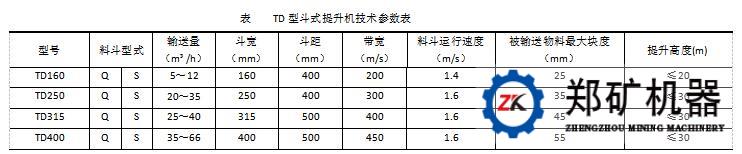

7. 技术参数表：

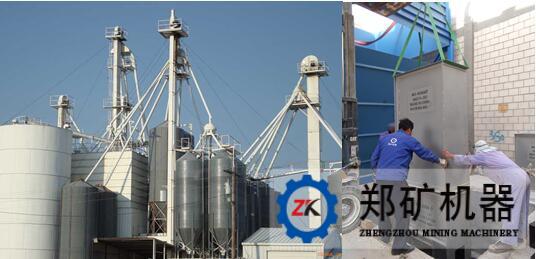

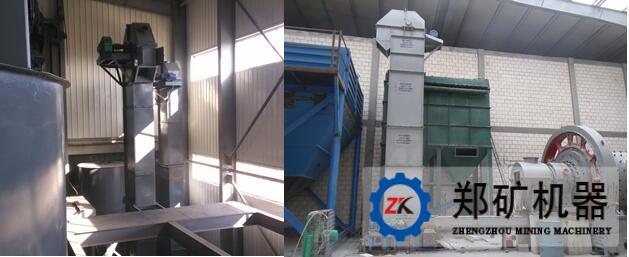

8. 产品现场照片
