回转窑筒体部分传动部分结构特点
发布时间：2016-08-11 阅读量：字号：大中小

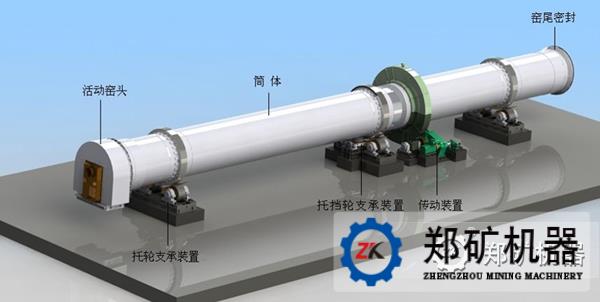

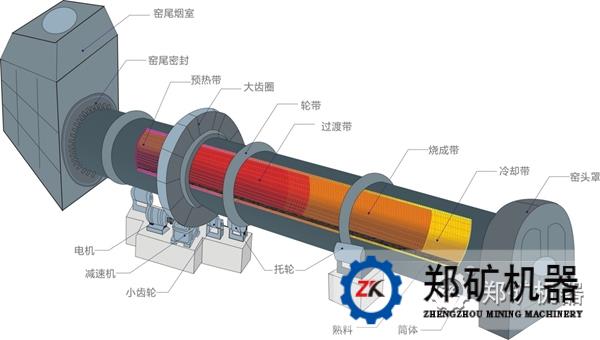

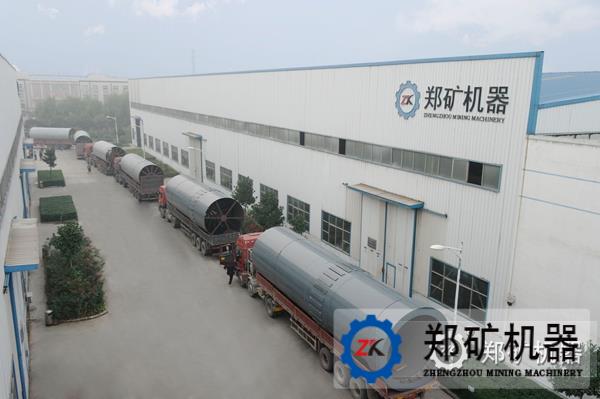

窑筒体是回转窑的躯干，系由钢板卷制并焊接而成，窑筒体倾斜的安装在数对托轮上，在窑筒体底端装有高温耐磨损的窑口护板并组成套筒空间，并设有专用风机对窑口部分进行冷却。沿窑筒体长度方向上套有数个矩形轮带，它承受窑筒体、窑衬、物料等所有回转部分的重量，并将其重要传到支撑装置上，轮带下采用浮动垫板，可根据运转后的间隙调整或更换，以获得**间隙，垫板起到增加窑筒体刚度、避免由于轮带与窑筒体有圆周方向的相对滑动而使窑筒体遭受磨损和降低轮带内外表面温差的作用。
2、 传动装置
b、双传动
⑴ 传动型式：
a、 单传动
传动系统采用单传动，由一台主传动电动机带动。
主传动系统油主电动机、主减速机小齿轮等组成，同时采用了组合弹性联轴器来提高传动的平稳性。主电动机尾部带有测速发电机为显示窑速的仪表提供电源。
为保证主电源中断时仍能盘窑操作，以防止窑筒体 弯曲变形，也便于检修时盘窑，设有辅助传动装置。它由电动机、减速机等组成。辅助电动机上配有制动器，防止窑在电动机停转后在物料、窑皮的偏重作用下产生反转。
传动系统采用双传动,分别由二台主传动电机带动.两套传动系统的同步是通过调整电气设备来实现.从而保证两系统受力均匀.从机械上采用两个小齿轮与大齿轮啮合瞬时错开1/2周节的配置.
⑵ 电动机
除小型回转窑可选用Z2系列小型直流电动机外，其余均选用回转窑专用ZSN4直流电动机，该电动机是Z4系列电动机的基础上，根据水泥回转窑主传动的工况特点而制造的专用产品。
⑶ 减速器
减速器一般均选用硬齿面减速器、它技术先进、体积小、重量轻。
⑷ 组合弹性联轴器
小齿轮装置和主减速器之间采用组合弹性联轴器，它弹性好，能吸收一部分冲击，并能补偿较大的径向偏差和轴向伸缩。
