ZKL系列锅式造粒机
产品介绍
产品型号：ZKL-22-ZKZL-45 产能：1t/h-18t/h
适用物料：铝矾土，煤粉、石灰石、煤矸石、粘土
应用范围：主要应用于石油压裂支撑剂（陶粒砂）生产，也可应用于煤粉、石灰石、煤矸石、粘土等粉状、粒状、小块物料制粒
7*24小时免费咨询热线
156 3901 3559产品描述
产品介绍：我公司生产的锅式造粒机是以铝矾土、页岩、粘土、污泥、粉煤灰、矿渣等为原料进行造粒的设备，具有成球粒度均匀、产量高、设备结构紧凑、控制方便、运行平稳等特点，可广泛应用于石油化工、建筑、耐火保温等领域。
产能：1-18（t/h）
直径：φ2.2m-φ4.5m
适用物料：铝矾土、页岩、粘土、污泥、粉煤灰、矿渣等
应用范围：应用于石油化工、建筑、耐火保温等领域。
技术优势
1、成球率高，且成品料球粒度均匀、强度高；
2、采用变频调速电机，便于根据工艺需要调整转速；
3、机架的配合面利用大型镗铣床一次加工成型，保证了设备的装配精度要求，提高了整机的运行稳定性；
4、特殊定制的减速器，保证在倾斜状态下，减速器的各个轴承都能均衡、充分的润滑，可显著的提高其使用寿命；
5、对整机布局以及造粒锅进行了结构优化，使粉尘污染大幅减小，操作、维护也更为便捷；
6、原料适应性强，生产效率高，产品质量稳定。
工作原理

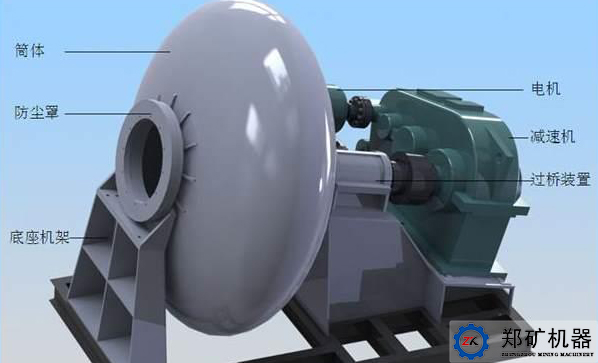

造粒机的工作原理是传动装置通过过桥装置带动筒体旋转，且筒体轴线与水平面呈特定夹角；当粉料通过进料口加入筒体内后，开始向筒体内部喷水，湿润的粉料在翻滚的同时，逐渐形成球核，表面湿润的球核在不断翻滚、摩擦、碰撞下，逐渐长大成粒，当粒径达到要求时，通过卸料门将其卸下。
技术参数
规格(mm) | 容积(m³) | 产量(t/h) | 转速(r/min) | 电机功率(kW) | 重量(t) |
ZKL22 | 2 | 1-2 | 24 | 15 | 3.9 |
ZKL24 | 3 | 2-3 | 20 | 22 | 5.2 |
ZKL30 | 7 | 5-6 | 18 | 45 | 12.1 |
ZKL32 | 10 | 6-8 | 16 | 55 | 14.5 |
ZKL35 | 13 | 8-10 | 16 | 75 | 17.5 |
ZKL36 | 14 | 10-12 | 16 | 75 | 19.6 |
ZKL40 | 18 | 11-14 | 14 | 110 | 23.8 |
ZKL42 | 22 | 14-18 | 14 | 132 | 29.4 |
