竖式冷却器结构组成原理
发布时间：2016-08-30 阅读量：字号：大中小
根据工艺条件，冷却器上部应设置窑头罩及过渡节座在冷却器主体的上部，与冷却器形成一个整体。 在窑头罩靠近回转窑的一端装有窑头密封装置， 装有鱼鳞板，与回转窑筒体前端的环型套筒共同组成窑头密封装置。 从窑头偶而漏出的粉料由窑头密封壳体下部的两个卸灰管直接卸入冷却器主体内。

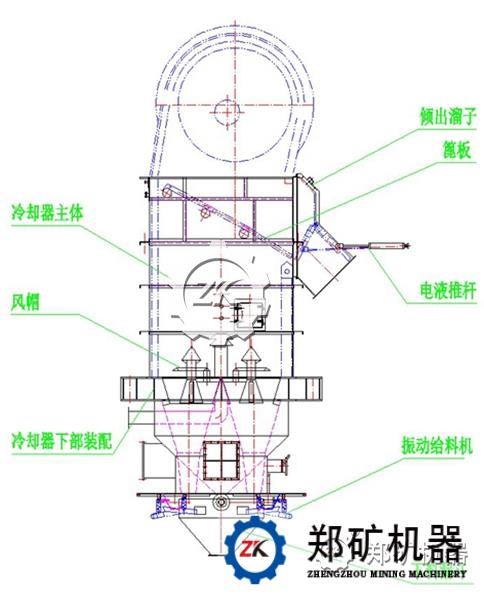

1、冷却器主体篦条及大料清出门装置
2、下部冷却风室

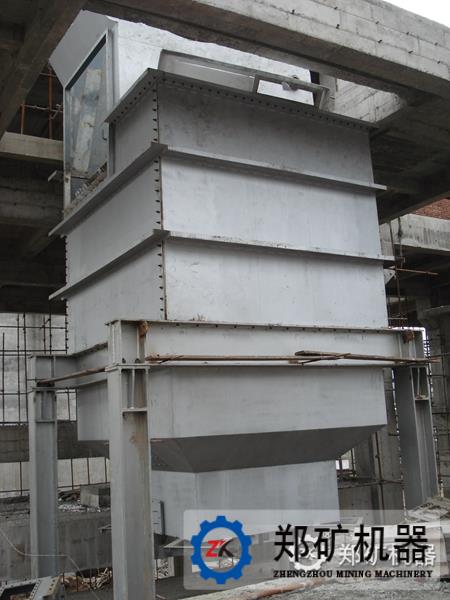

冷却器主体的截面为正方形，由钢板焊接而成，钢板内镶有一
层耐火材料，冷却器设有 1 个圆形中心冷却风帽和 4 个方形分室冷却风帽。 在冷却器主体上部设有倾斜的篦条和工艺设计时设置的大料清出门联接， 以防止回转窑中的大料或异物落入冷却器内，并将大料和异物及时清除。清出门由电动液压推杆控制，开启方便灵活。
下部冷却风室处在冷却器主体的下部，内有 4 个锥形斗，外部四周为风室，风室通过管道与风机相连。冷却风室的下部与 4 个振动卸料机，与出料锥形斗相连。振动卸料机控制锥形料斗的卸料量，从而控制冷却器主体内部的料层厚度。
3、支撑装置
支撑装置为一框架结构，支撑整个竖式冷却器，支撑装置的底
部通过地脚螺栓与地基相连。
